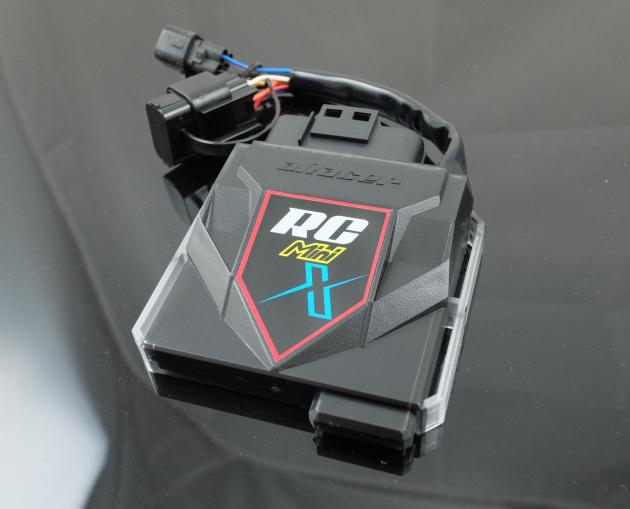

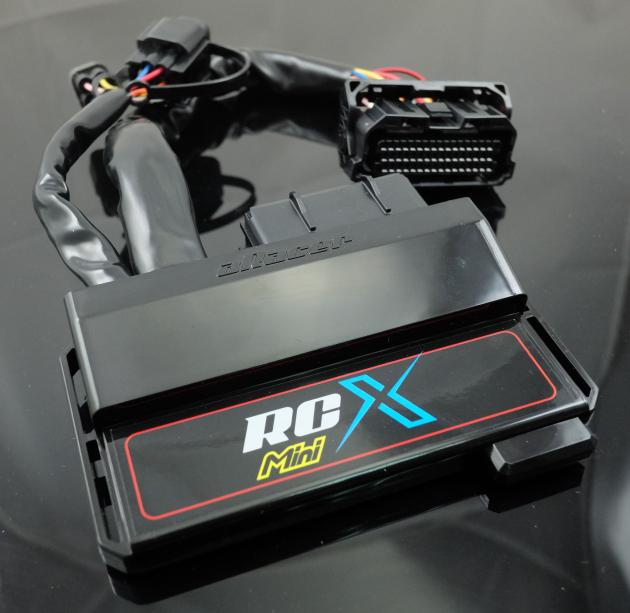

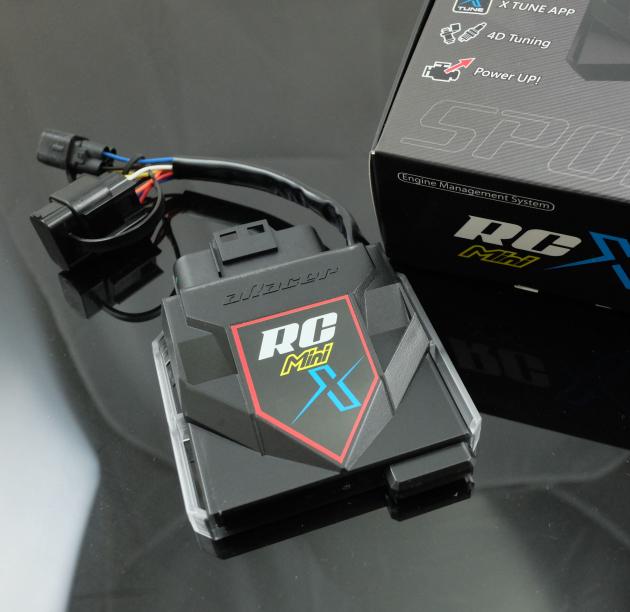

ECU硬體特色:
-
採用全新4核心MCU,運算速度提升200%
-
內建Wi-Fi與360度天線設計(不須另外接線),連線訊號強度提高20%
-
新設計外接線,基礎調整不須1to5擴充線,可直接連接空燃比機&快排模組
-
ECU功能特色:
-
全新設計APP “aRacer X Tune“,功能更強大,但使用更簡單、人性化
-
提供基本完善調整功能,但客户也可依據需求,選擇付費升級新功能
-

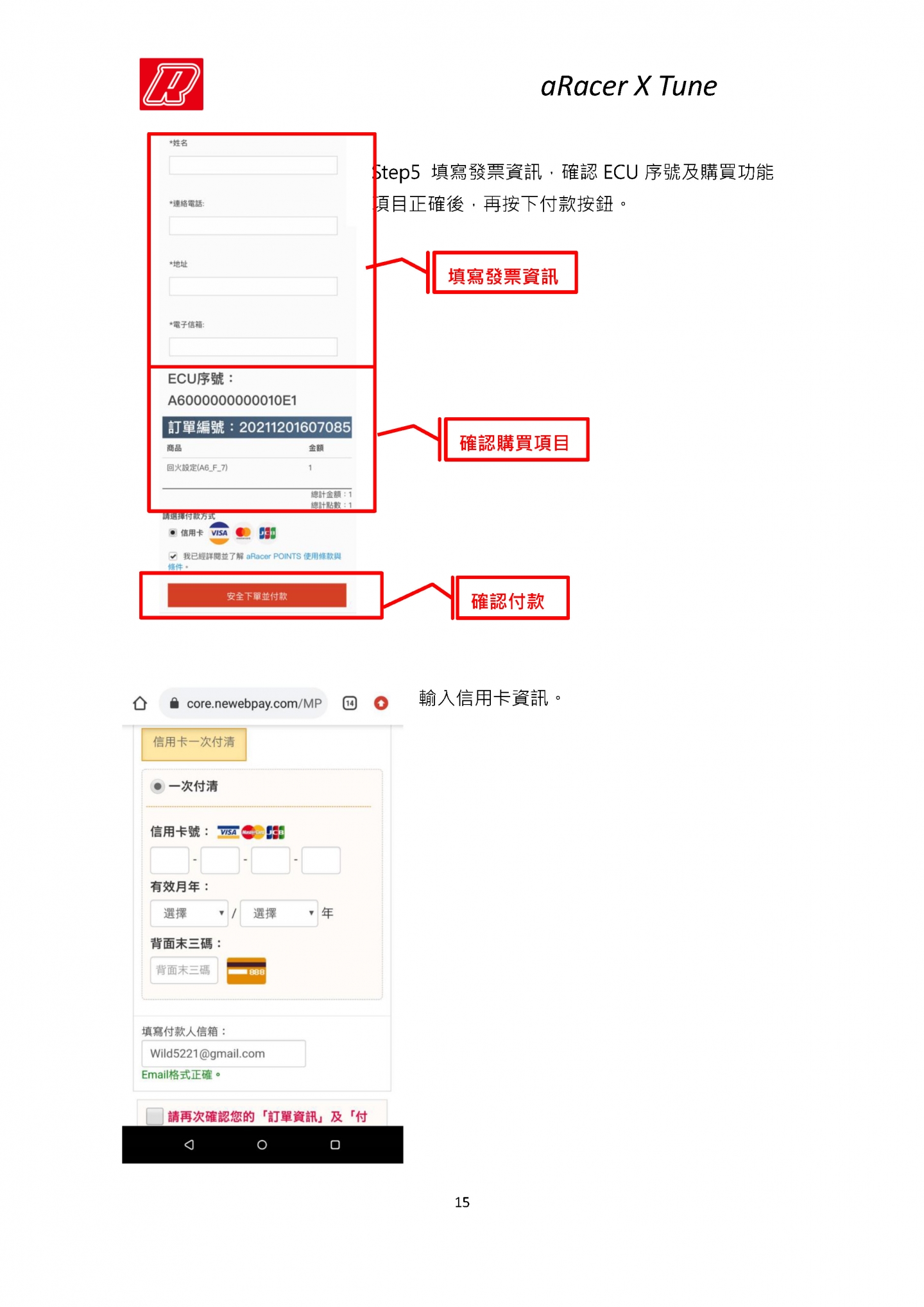

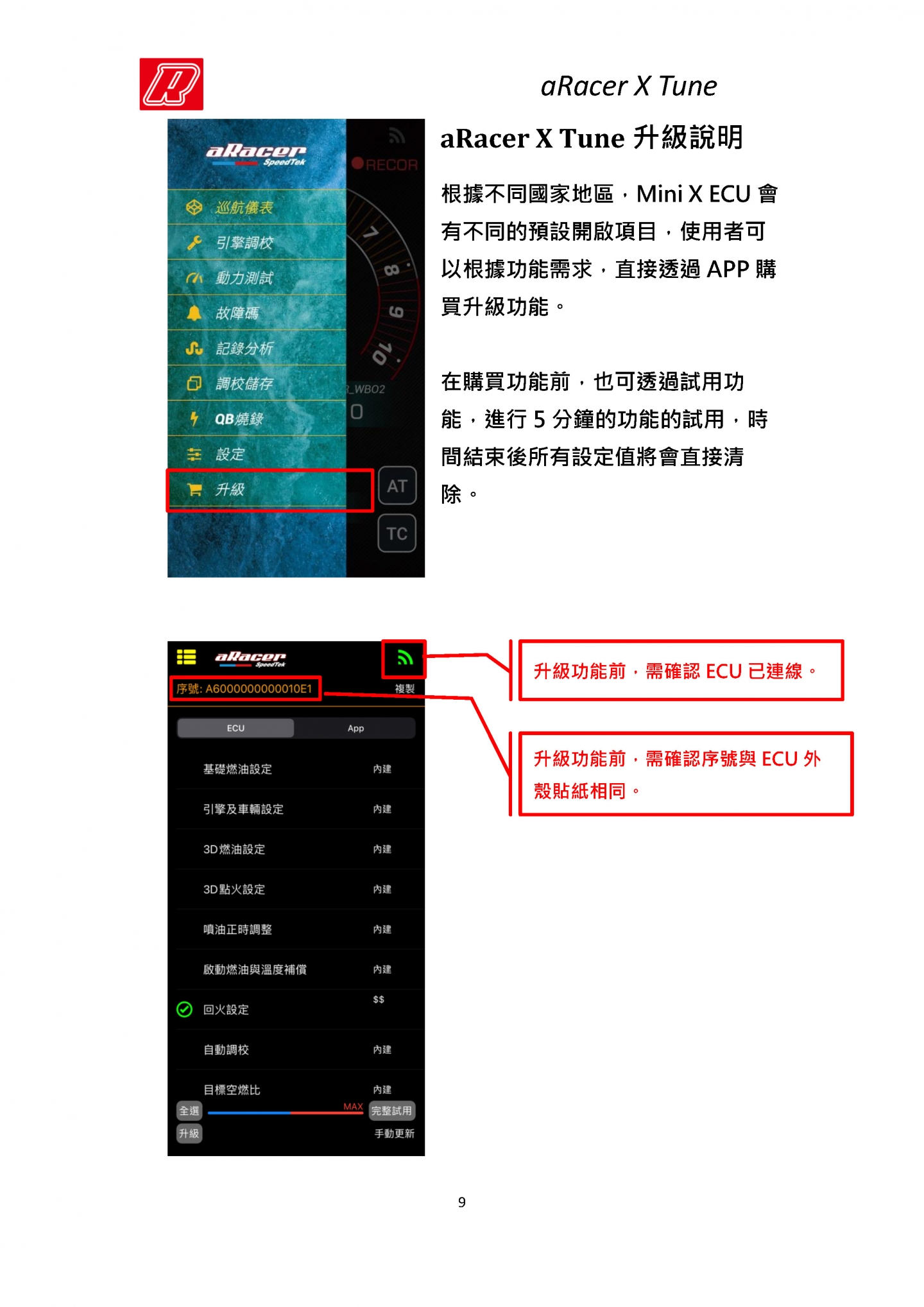

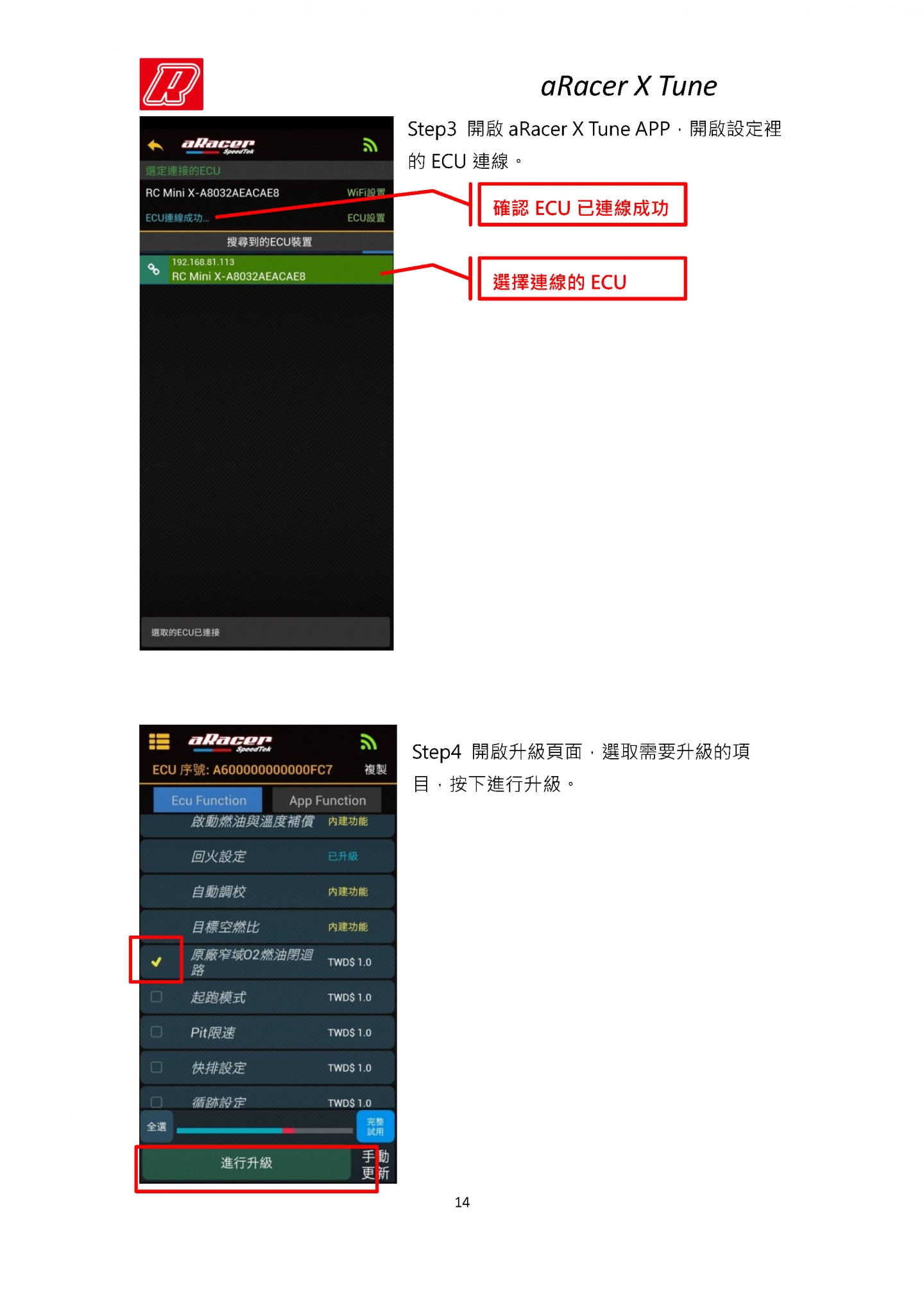

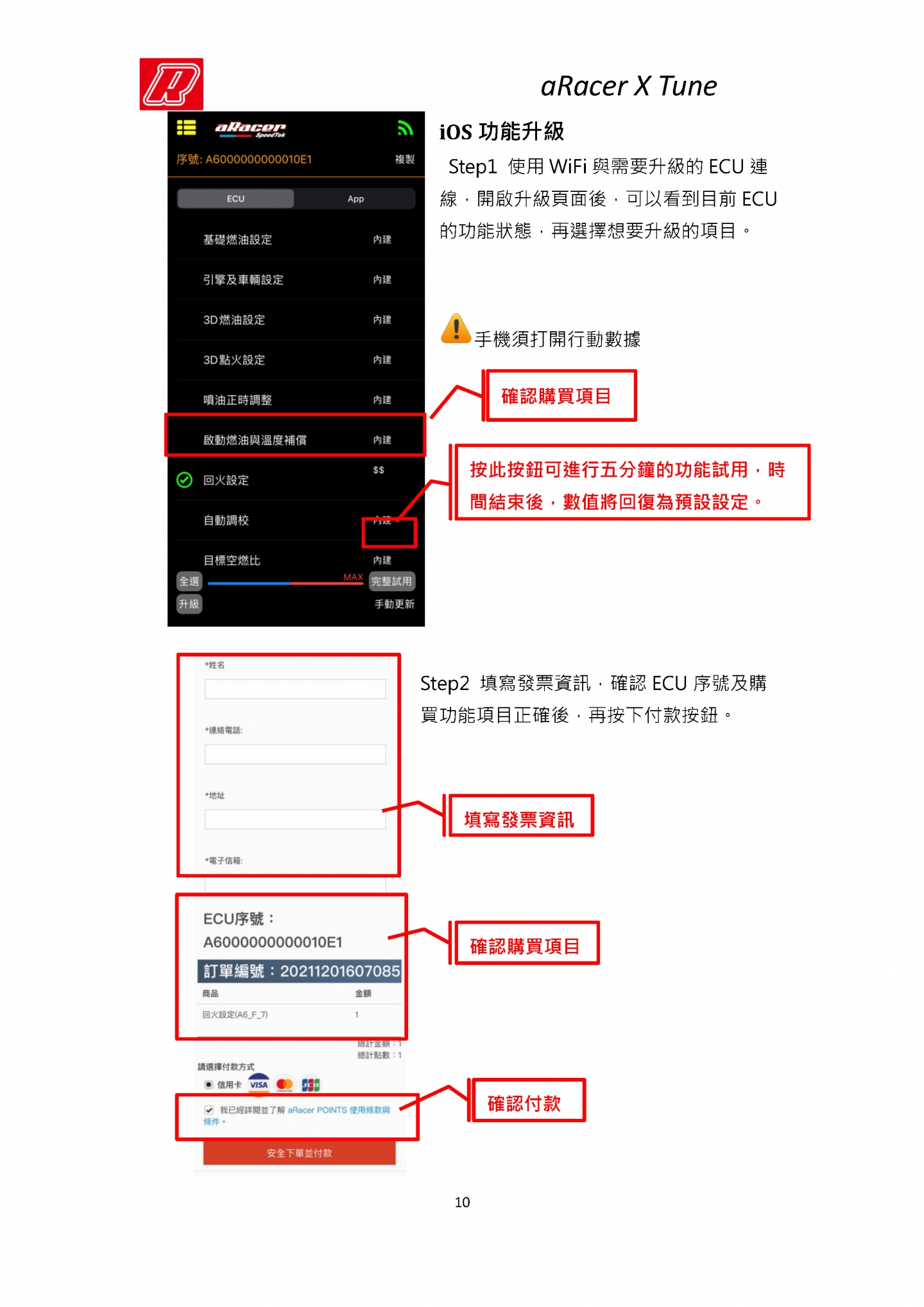

每顆ECU專屬ID,用户可透過線上刷卡付费,採用網路更新(OTA),開通需求功能。例如:基礎功能不具備起跑模式,可以透過線上付費後,ECU聯網更新取得起跑功能
-
採用Wi-Fi連線PC筆電或手機,連線簡單快速
-
QB燒錄時間縮短200%(<60sec)
-
更強大基礎調整功能:
-
20x17 (RPM x TPS%) 燃油調整
-
20x9 (RPM x TPS%) 點火角調整(付費可打開另外2個MAP)
-
20x9 (RPMx TPS%)目標空燃比設定(付費可打開另外2個MAP)
-
更強大AT自動調整功能,透過AF2更精確&快速實際A/F數據回饋
-
及時修正燃油數值% & A/F數值記錄在20x17燃油圖中
-
修正結果可成為基礎油圖使用
-
新增功能:
-

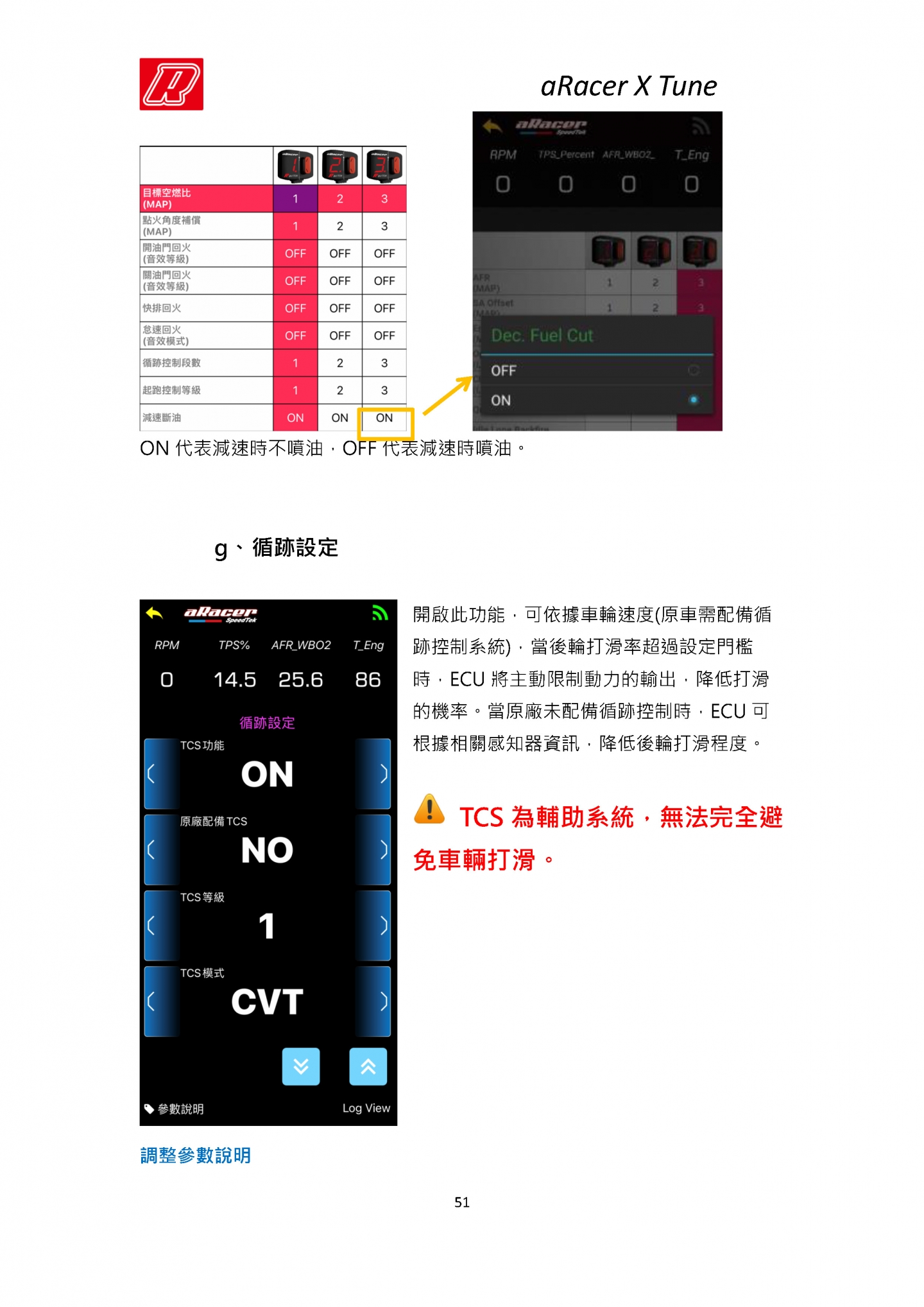

TCS循跡功能 - 原廠無配備TCS,開啟後可簡易對應雨天路滑狀態起步 - 原廠配備TCS,可提供3段數可調
-

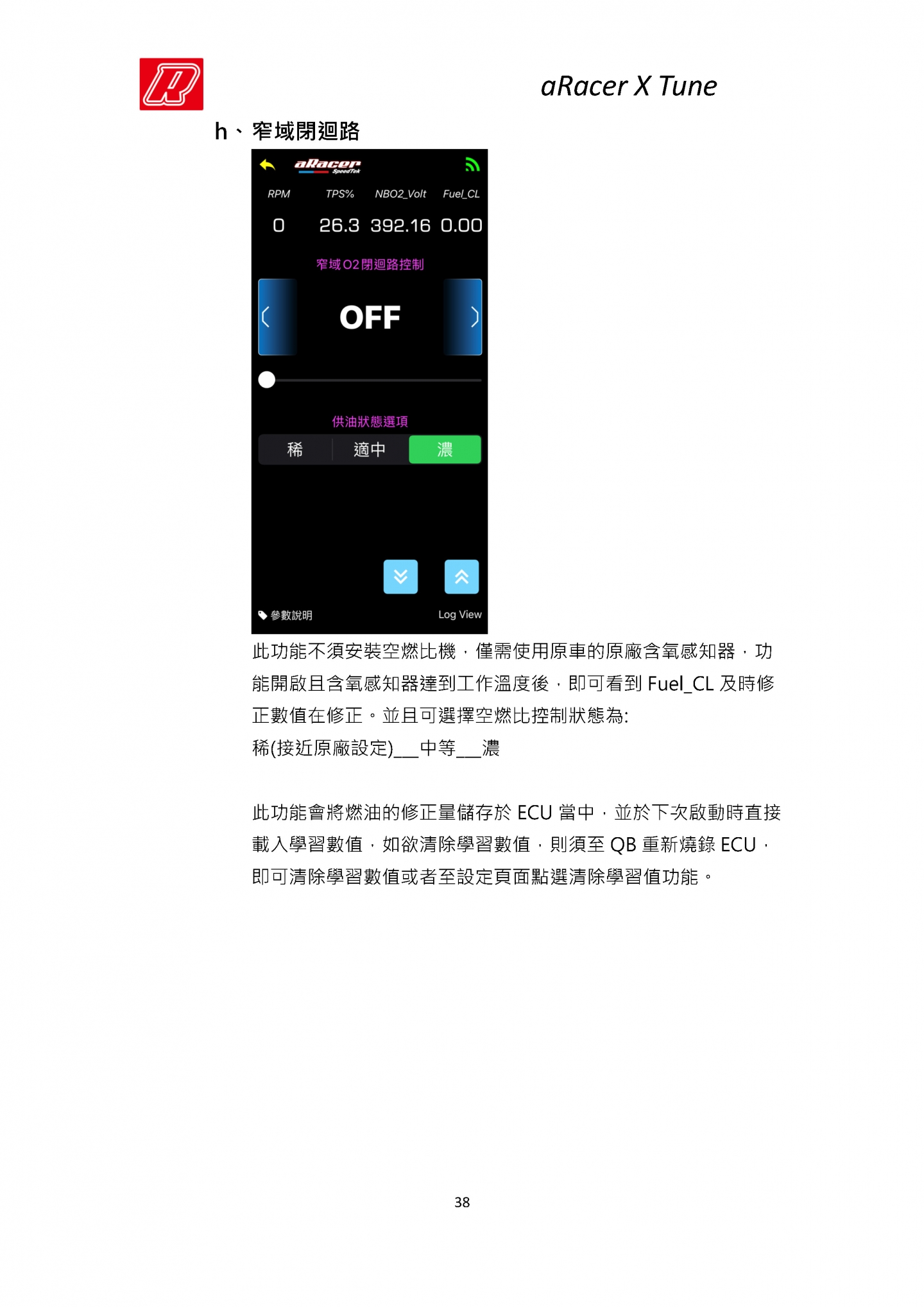

3段原廠窄頻O2 sensor燃油修正
-
噴油正時可調
-
Response Button動力反應MAP調整→升級後,打開隱藏3個目標空燃&點火角圖
-

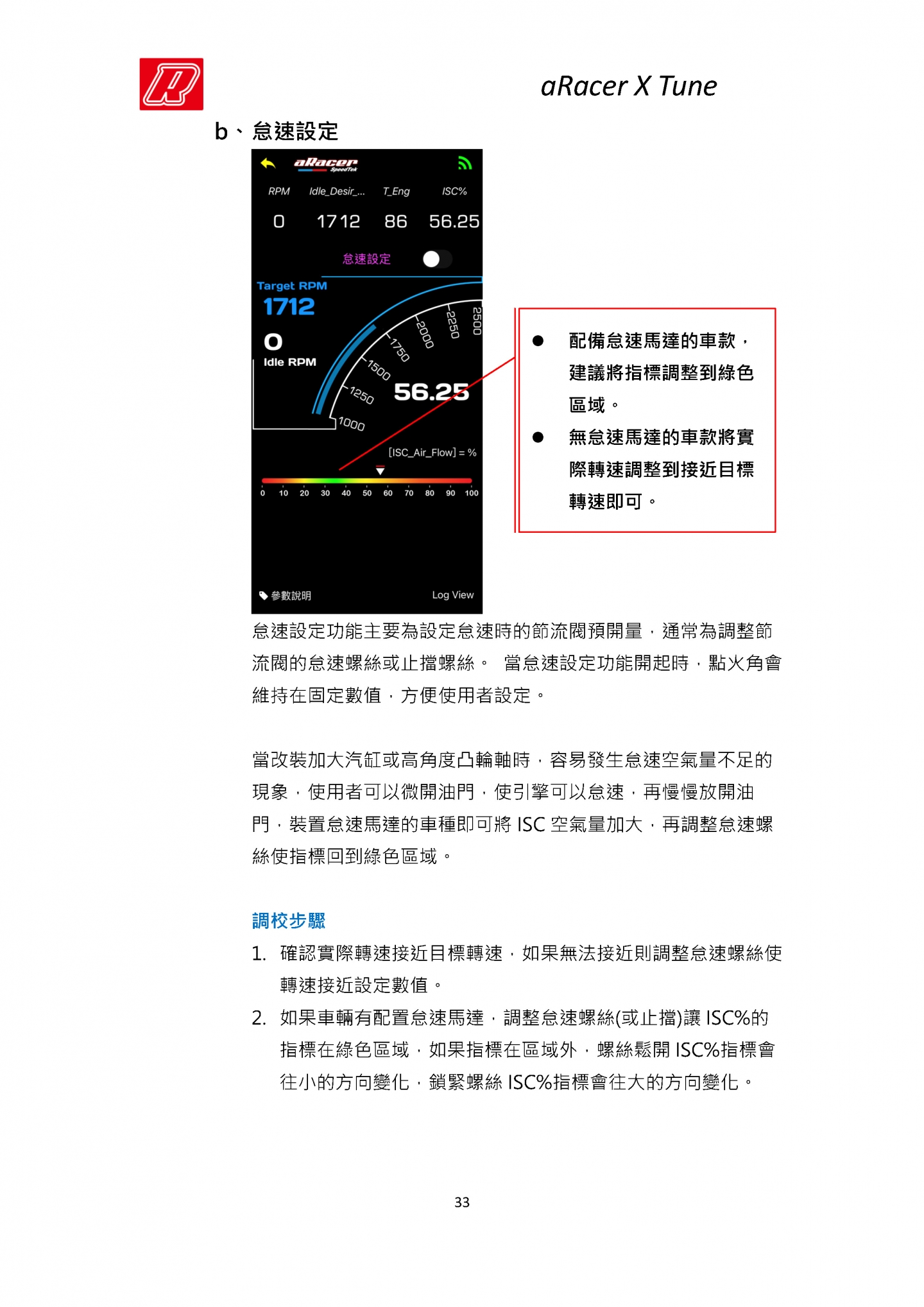

引導式怠速轉速設定
-

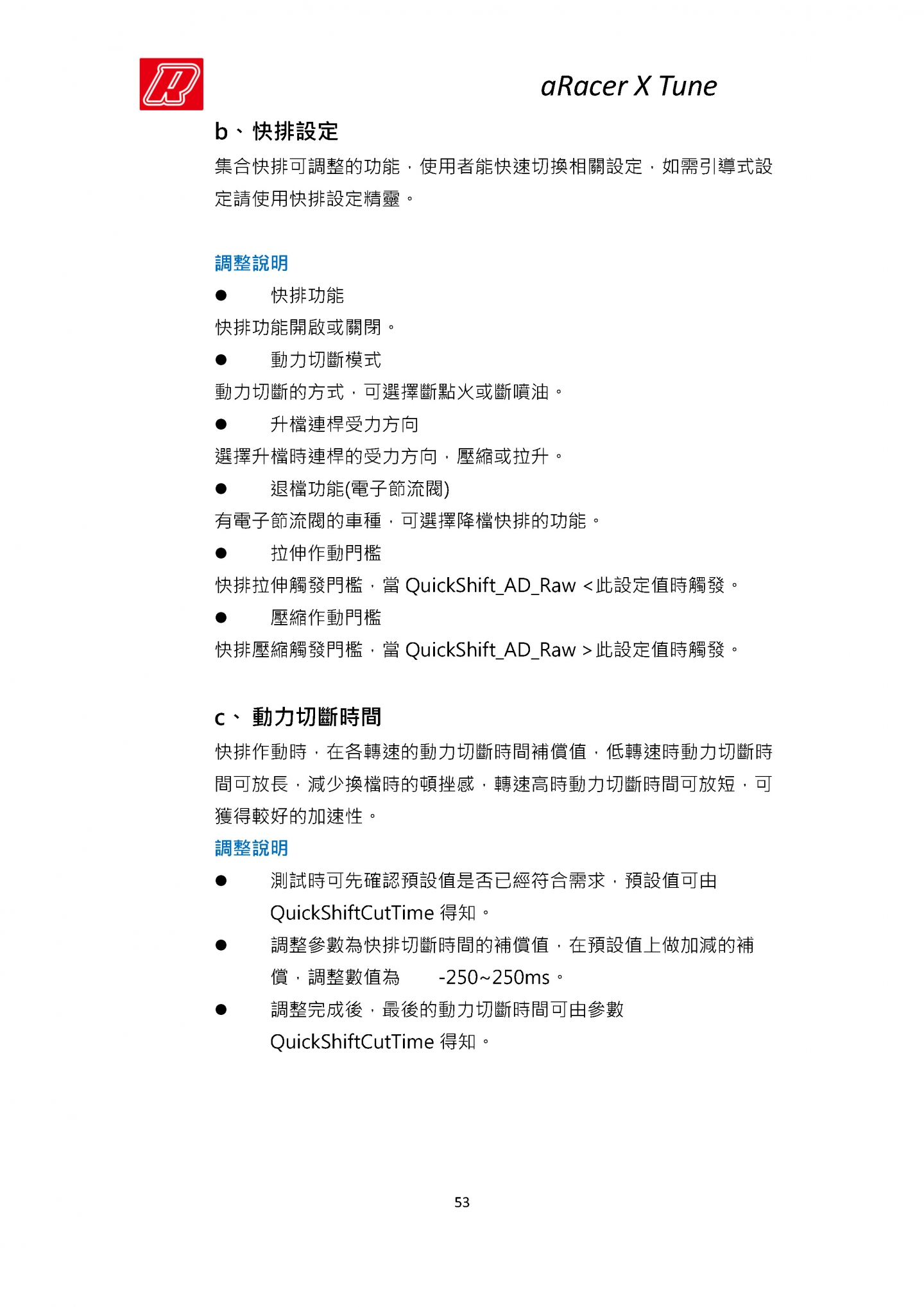

引導式快排觸發壓力設定
-

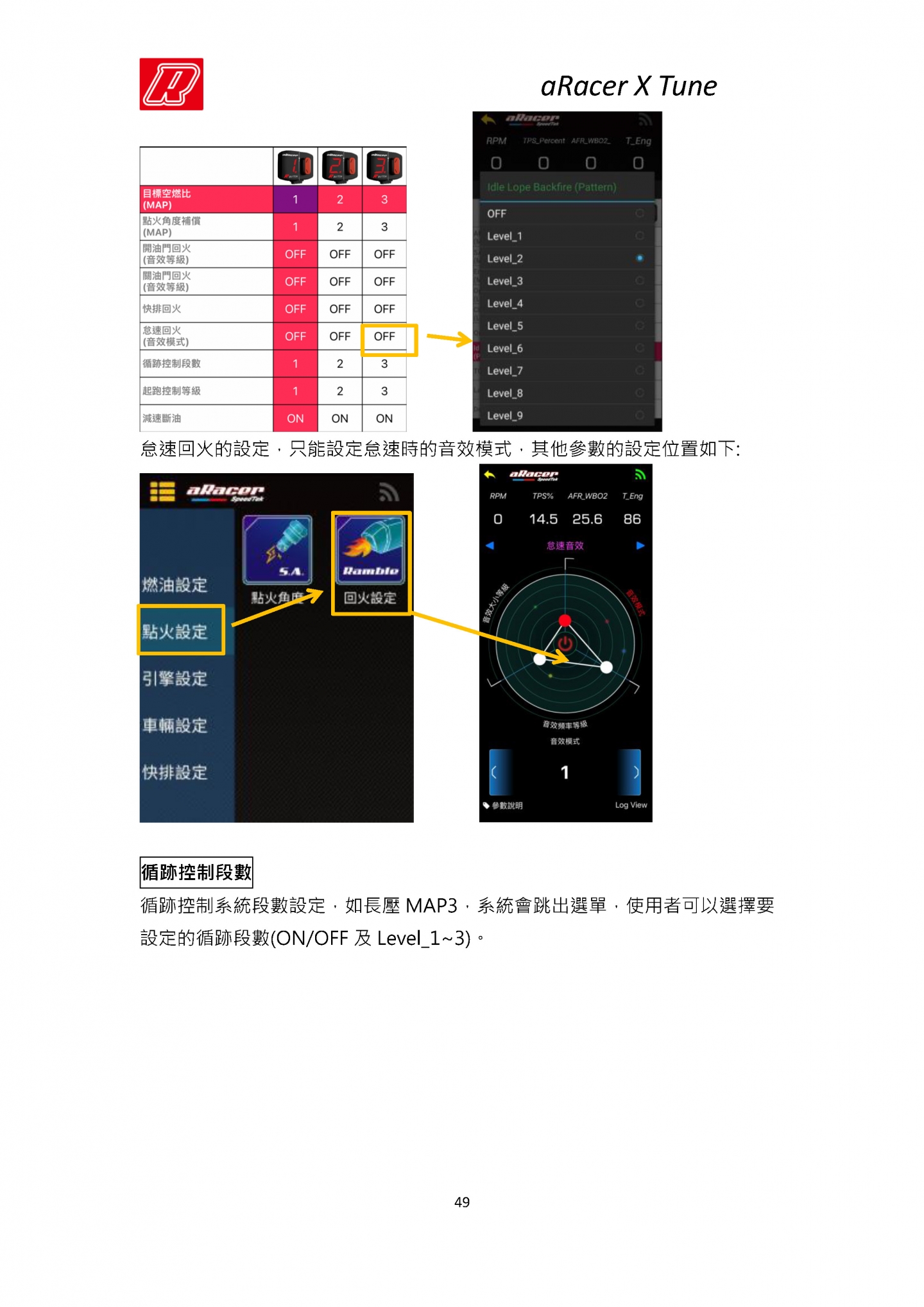

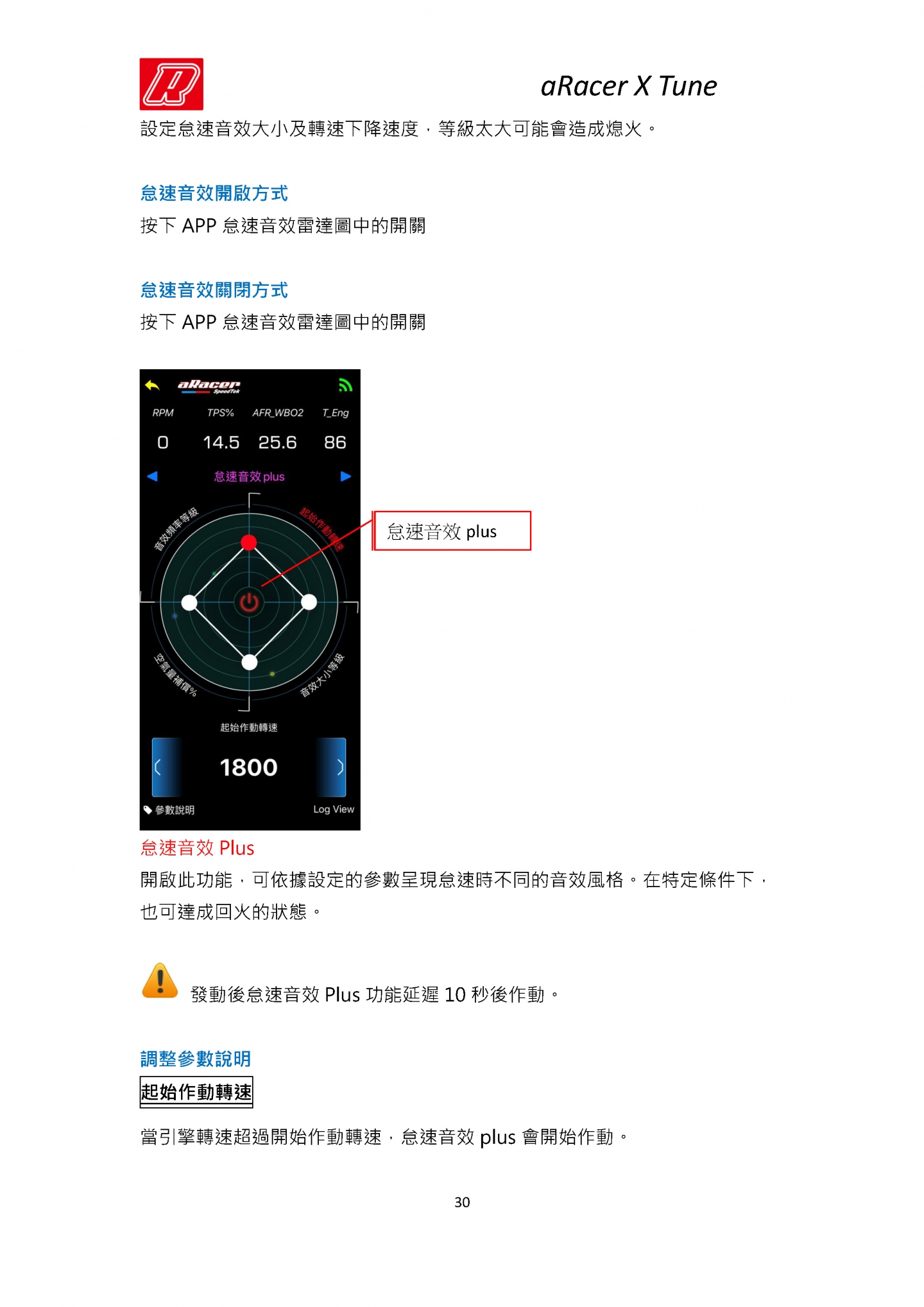

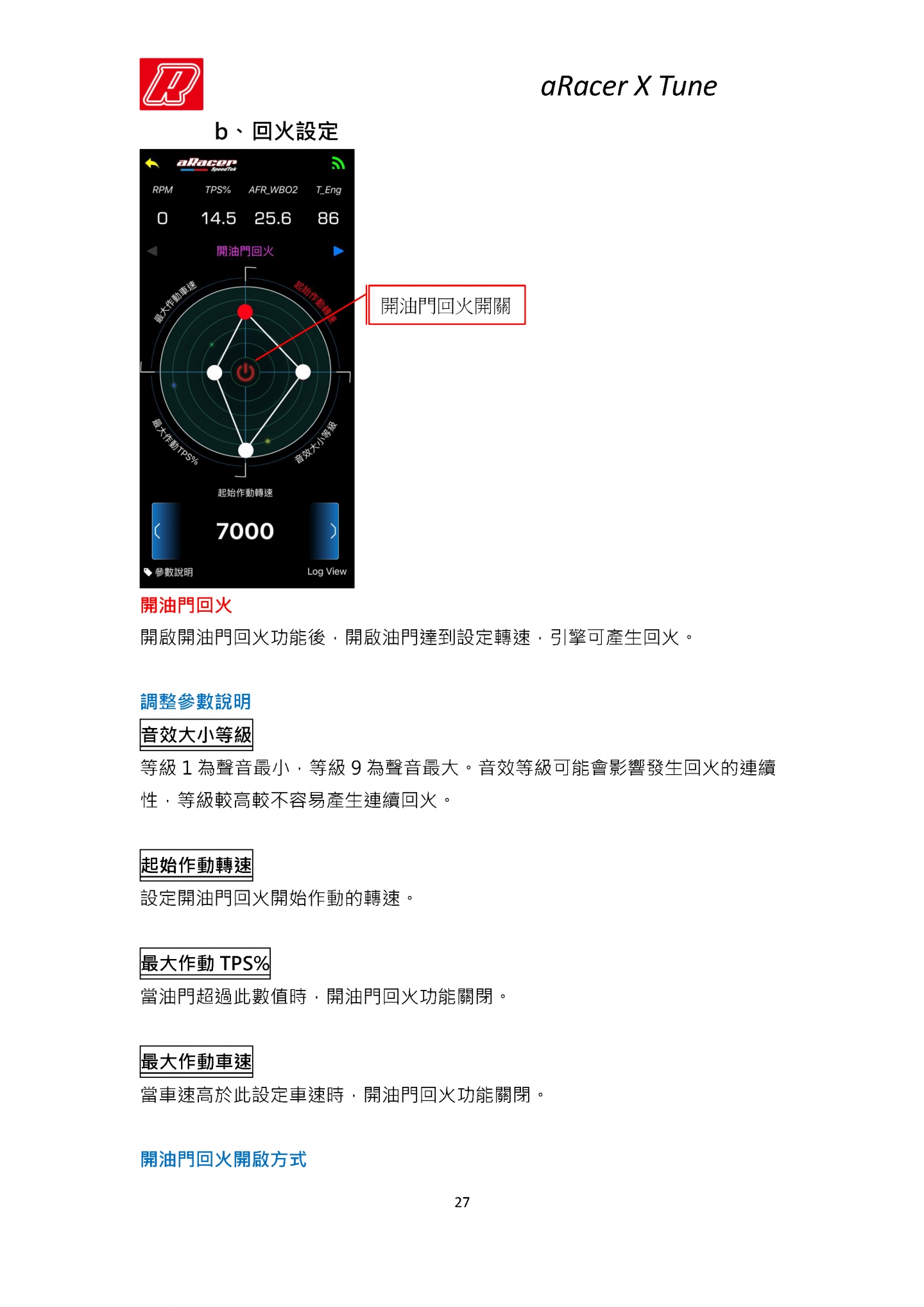

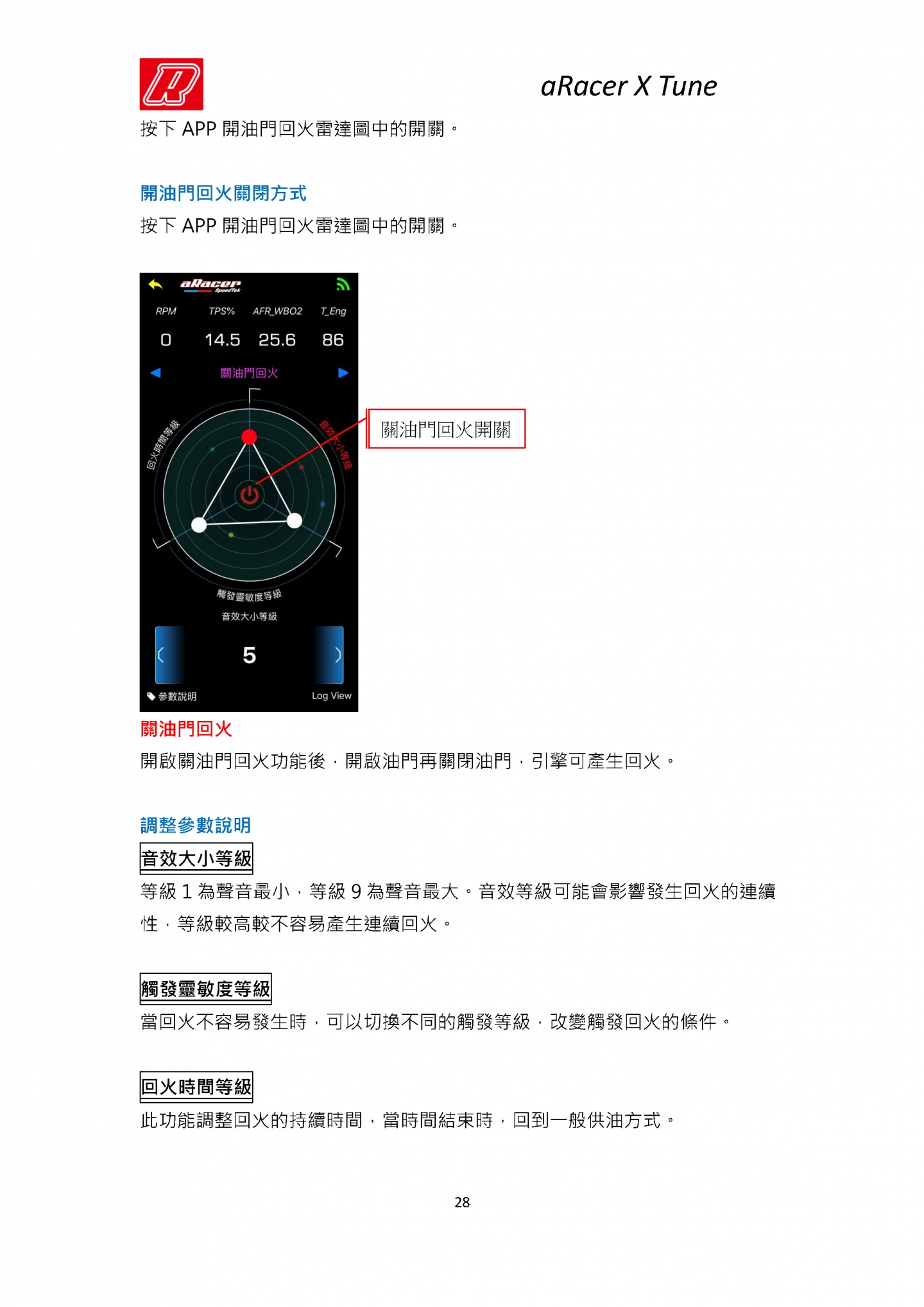

新風格Backfire/Idle loope控制
-
新分析工具
-
-
-
-
【SpeedTuningX 使用注意事項】
常見一直無法和ECU連線 / 無法QB更新 & 燒錄問題 (透過WiFi):
- 請確定手機 / PC WiFi是否開啟 & 連線ECU名稱是否正確
- 重新開關ECU電源 & SpeedTuning X & X Tune APP 或 PC / 手機重新開機
- ECU上是否連接iLink, bLink, CubeG等產品?
- 請先確定SpeedTuning X版本 & QB下載版本:因為採WiFi連線, 可能導致用戶無法聯網保持最新版本

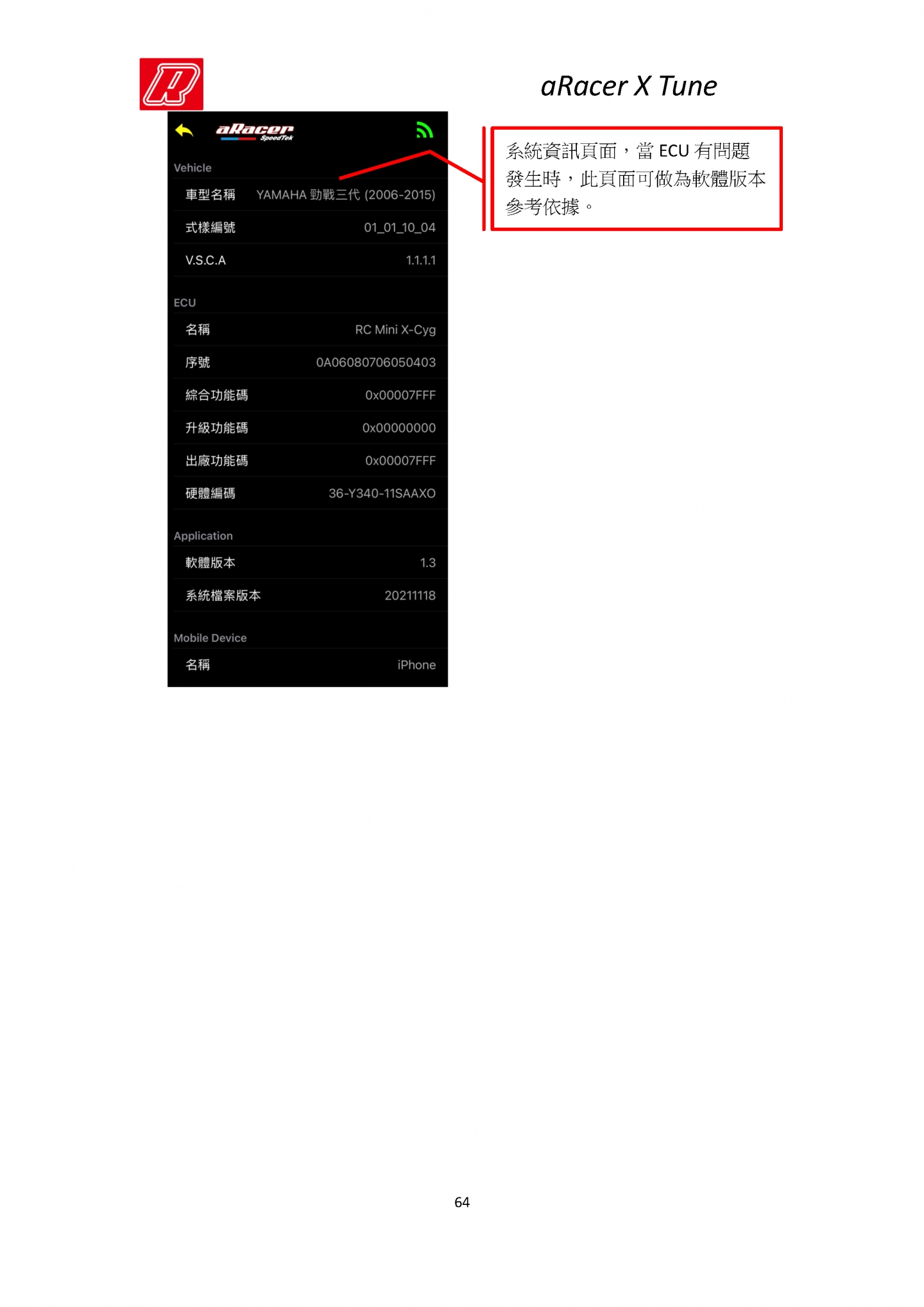

>提供SpeedTuning X / X Tune 上ECU資訊頁協助釐清可能問題 - 使用掛網AP但無法和ECU連線 (SpeedTuning X有看到ECU名稱), 但直連ECU正常:
>AP不明原因無法讓ECU上線, 請重新開關AP (WiFi分享器) - 無法使用QB更新ECU軟體:
>直連ECU狀況下, PC無法WiFi上網, 請先下載QB數據後再連線
>或使用掛網AP方式聯網下載QB - 無法燒錄QB軟體 (燒錄90%後停止更新):
>更新WiFi IC韌體 (請保持PC上網狀態) - 手動清除WiFi密碼功能 (Key On & 無發動下, 油門全開60sec, 每次只能執行一次) (名稱無法清除)在有連接 pro-Link 情況下可至「ECU 名稱設定」選擇清除所有 WIFI設定
常見一直無法透過Pro-Link和ECU連線 / 燒錄問題:
- 請先確認SpeedTuning X 是否能看到Pro-Link已經在連線清單內
- 重新插拔Pro-Link
【SpeedTuningX 常見使用問題】
1. 無法使用QB更新ECU軟體
•直連ECU狀況下,PC無法WiFi上網,請先下載QB數據後再連線
•使用掛網AP方式連網下載QB2. 透過WiFi無法燒錄QB軟體 (燒錄90%後停止更新):
•更新SpeedTuningX軟體為最新版本(請保持PC為上網狀態)
•開啟PC WiFi裝置,連線目標ECU WiFi
•更新WiFi裝置為最新版本(開啟SpeedTuningX的「週邊設備升級工具」進行更新)3. 如何手動清除WiFi密碼功能
•Key On & 無發動下,油門全開60秒,每次只能執行一次(名稱無法清除)
•或使用Pro-Link開啟SpeedTuningX,至「設定」à 「ECU 名稱設定」 à「清除所有 WiFi設定」4. 共用ECU的車種卻無法跨車種燒入
•ECU內部與跨車種的AMX檔案不相符,無法連線進行燒入,燒入時不能開啟AMX檔案,只需開啟QB進行目標車種燒入即可【SpeedTuningX 常見連線問題】
1. 連線問題確認前,請先更新Pro-Link及ECU WiFi裝置,更新方式如下:
•Pro-Link
–更新SpeedTuningX軟體為最新版本(請保持PC為上網狀態)
–開啟SpeedTuningX的”週邊設備升級工具”進行更新
•ECU WiFi
–更新SpeedTuningX軟體為最新版本(請保持PC為上網狀態)
–開啟PC WiFi裝置,連線目標ECU WiFi
–開啟SpeedTuningX的”週邊設備升級工具”進行更新2. 無法和ECU連線問題 (透過WiFi):
•更新ECU WiFi裝置(更新方式參考問題1)
•請確定PC WiFi是否開啟 & 連線ECU名稱是否正確
•重新開關ECU電源, Key-Off 10秒後再Key-On
•SpeedTuning X 或 PC 重新開機
•ECU內的AMX檔案與開啟的AMX不相符
•ECU 不可連接 iLink、CubeG、bLink,會導致無法連線
•確認電瓶電壓是否大於9V3. 使用掛網AP但無法和ECU連線 (SpeedTuning X有看到ECU名稱),但直連ECU正常
•AP不明原因無法讓ECU上線,請重新開關AP (WiFi分享器)4. PC上有找到ECU WiFi裝置且可進行連線,但SpeedTuningX上找不到ECU WiFi
•重新開關WiFi分享器後還是一樣,請更換WiFi分享器或使用手機熱點5. 無法和ECU連線問題 (透過Pro-Link):
•更新Pro-Link (更新方式參考問題1)
•請先確認SpeedTuning X 是否能看到Pro-Link已經在連線清單內
•重新插拔Pro-Link
•更換USB插槽•重新開關ECU電源, Key-Off 10秒後再Key-On
•確認是否有其他WiFi裝置已經與ECU連線或嘗試連線中(可先關閉現場WiFi裝置確認
)•確認是否為擴充線問題,可直接與ECU上的接頭連接確認
•ECU內的AMX檔案與開啟的AMX不相符
•SpeedTuningX或 PC 重新開機
•更換一條Pro-Link交叉測試

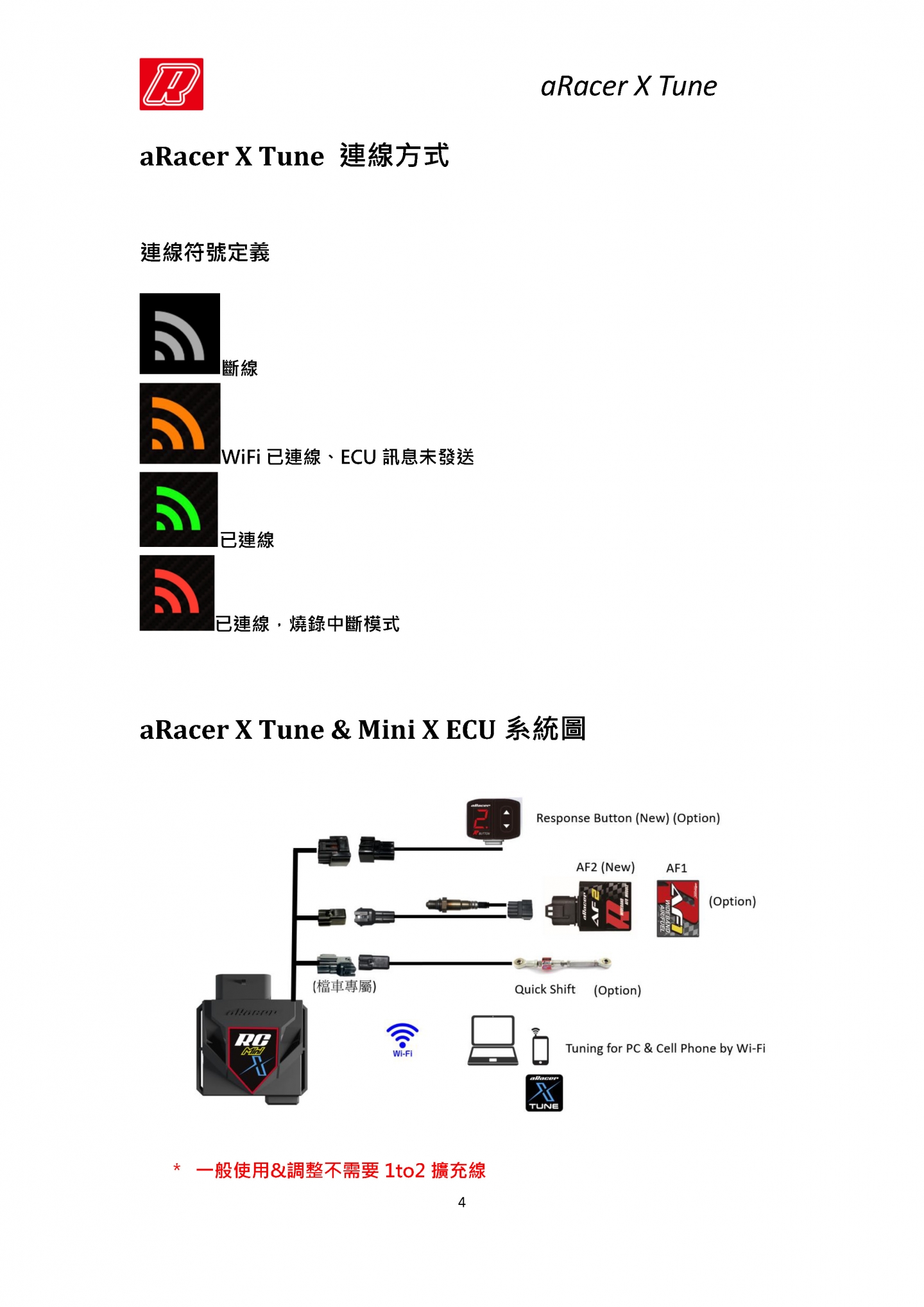

•確認電瓶電壓是否大於9V6. 連線燈號說明
•灰色à斷線
•橘色à已連線,但未收到ECU連線訊息,等待約5秒後還未連上線,請Key-Off 10秒再Key-On,重新連線步驟
•綠色à已連線
•紅色à已連線,燒錄中斷模式,請再重新燒入7. PC上無法找到ECU WiFi裝置
•更新ECU WiFi裝置(更新方式參考問題1)
•PC上的WiFi裝置過多,請先移除一些WiFi裝置
•是否已將ECU WiF功能關閉,可使用Pro-Link開啟SpeedTuningX,至「設定」à「ECU名稱設定」,確認「ECU WiFi功能」開關為ON才可搜尋到ECU WiFi -
【X Tune 常見使用問題】

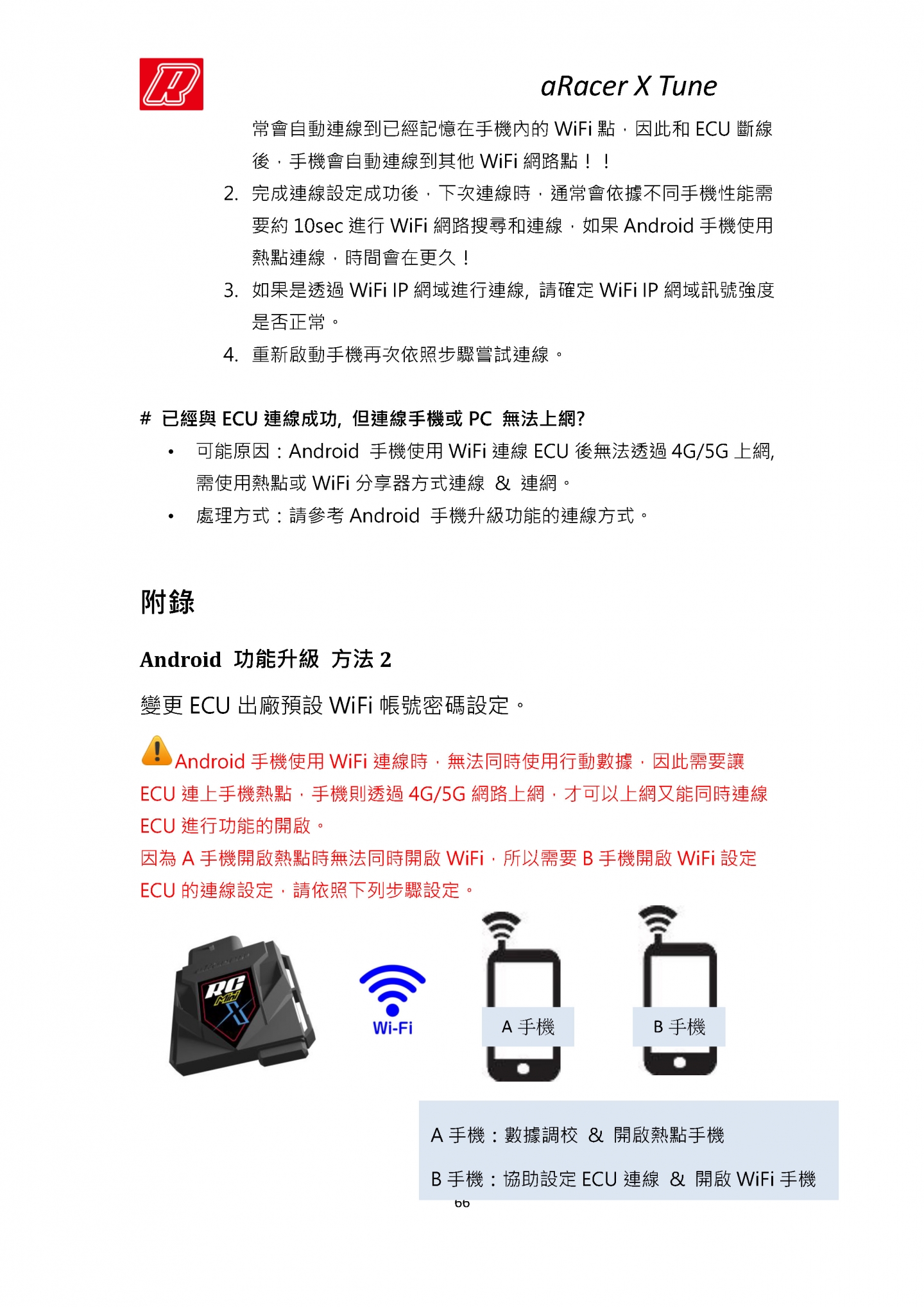

1. 已經與 ECU 連線成功,但連線手機無法上網

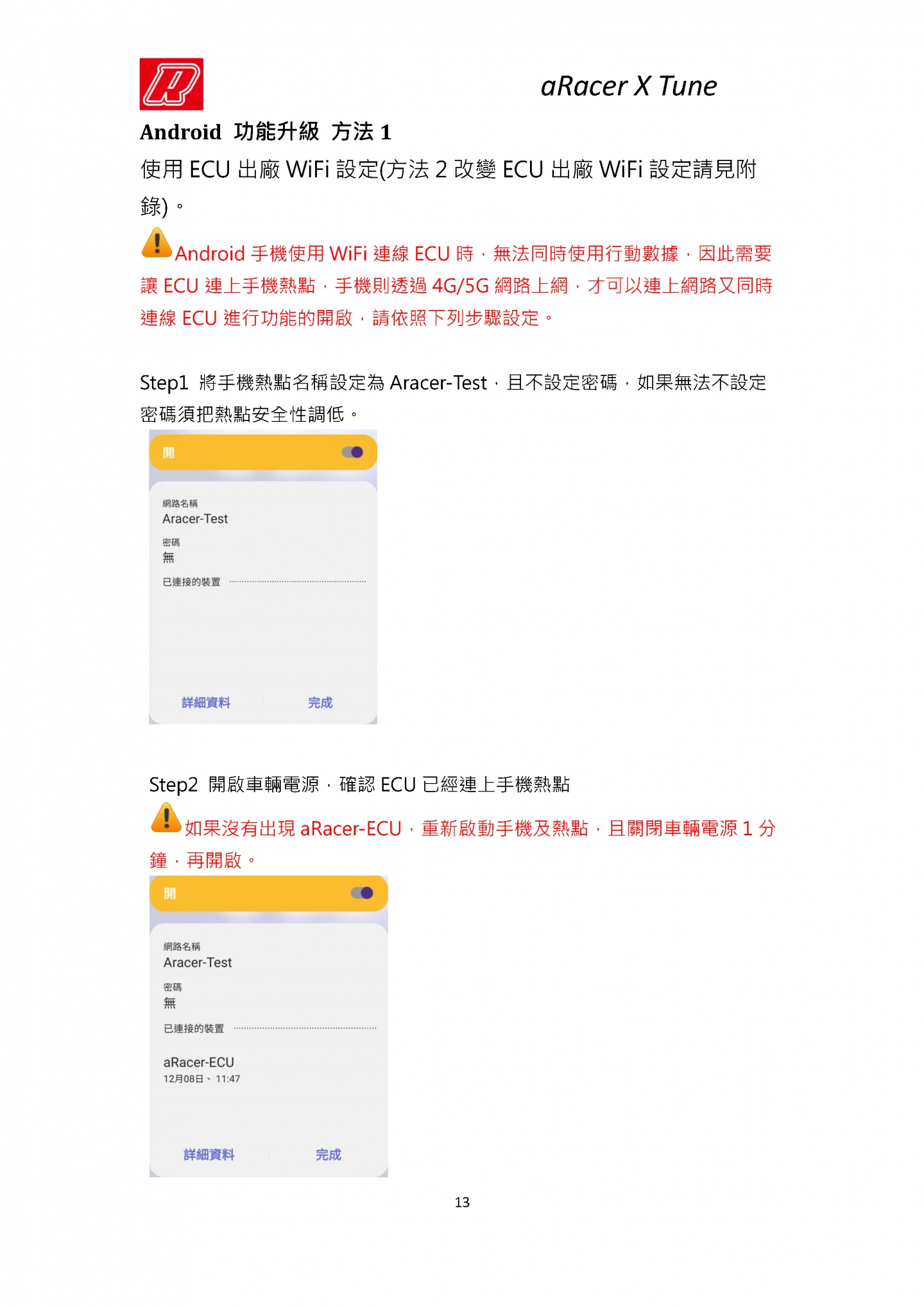

•Android 手機使用 WiFi 連線 ECU 後無法透過 4G/5G 上網,

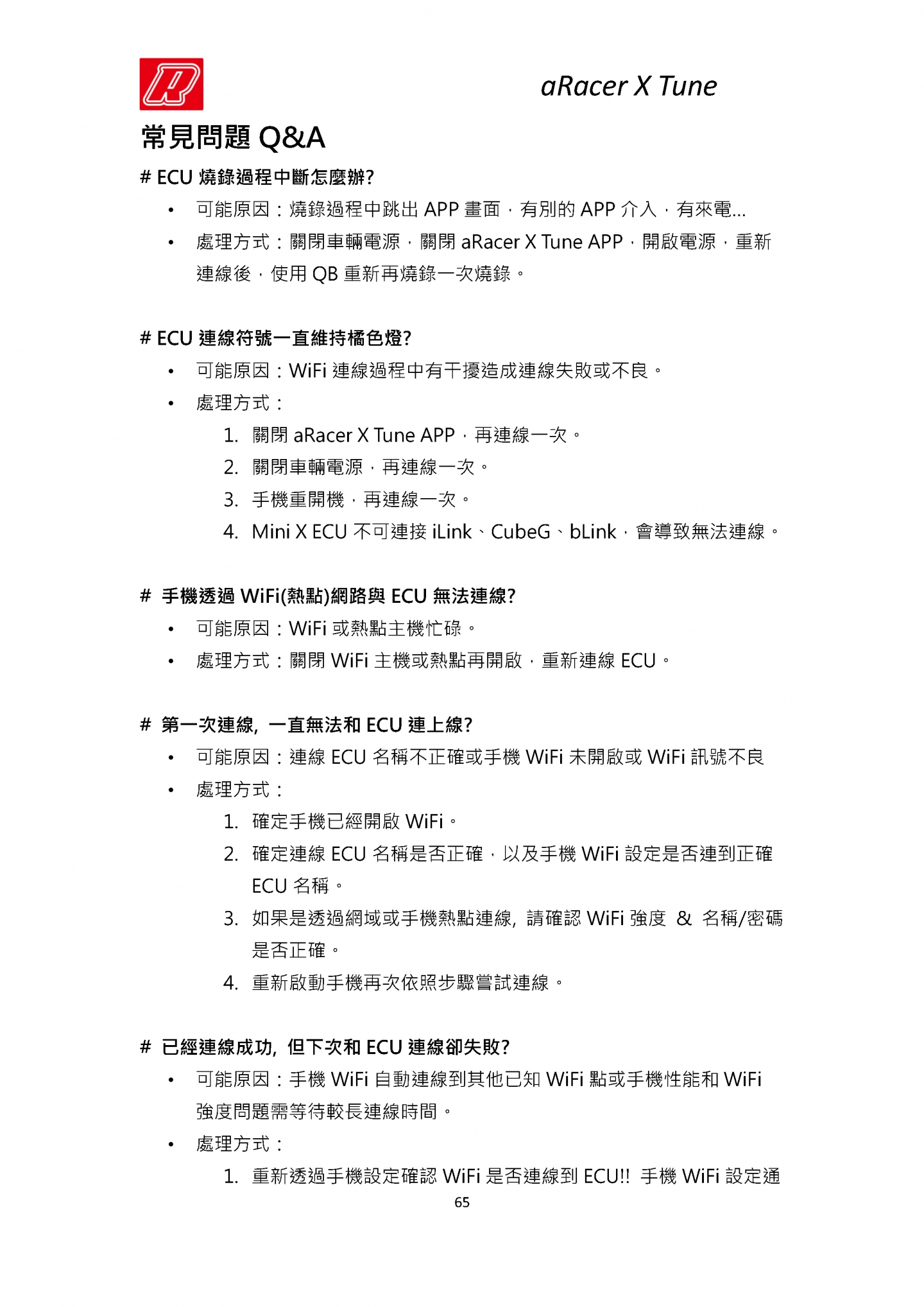

需使用熱點或 WiFi 分享器方式連線 & 連網,請參考 「aRacer X Tune使用手冊」裡的 「Android 手機升級功能的連線方式」2. ECU 燒錄過程中斷怎麼辦
•關閉車輛電源,關閉 aRacer X Tune APP,開啟電源,重新連線後,使用 QB 重新再燒錄一次3. 無法使用QB更新ECU軟體
•Android 手機使用 WiFi 連線 ECU 後無法透過 4G/5G 上網,請先下載QB數據後再連線
•使用掛網AP方式連網下載QB4. 無法燒錄QB軟體 (燒錄90%後停止更新)
•更新SpeedTuningX軟體為最新版本(請保持PC為上網狀態)
•更新WiFi裝置為最新版本(開啟SpeedTuningX的”週邊設備升級工具”進行更新)5. 如何手動清除WiFi密碼功能
•Key On & 無發動下,油門全開60秒,每次只能執行一次(名稱無法清除)【X Tune 常見連線問題】
1. 連線問題確認前,請先更新ECU WiFi裝置,更新方式如下:
•更新SpeedTuningX軟體為最新版本(請保持PC為上網狀態)
•開啟PC WiFi裝置,連線目標ECU WiFi

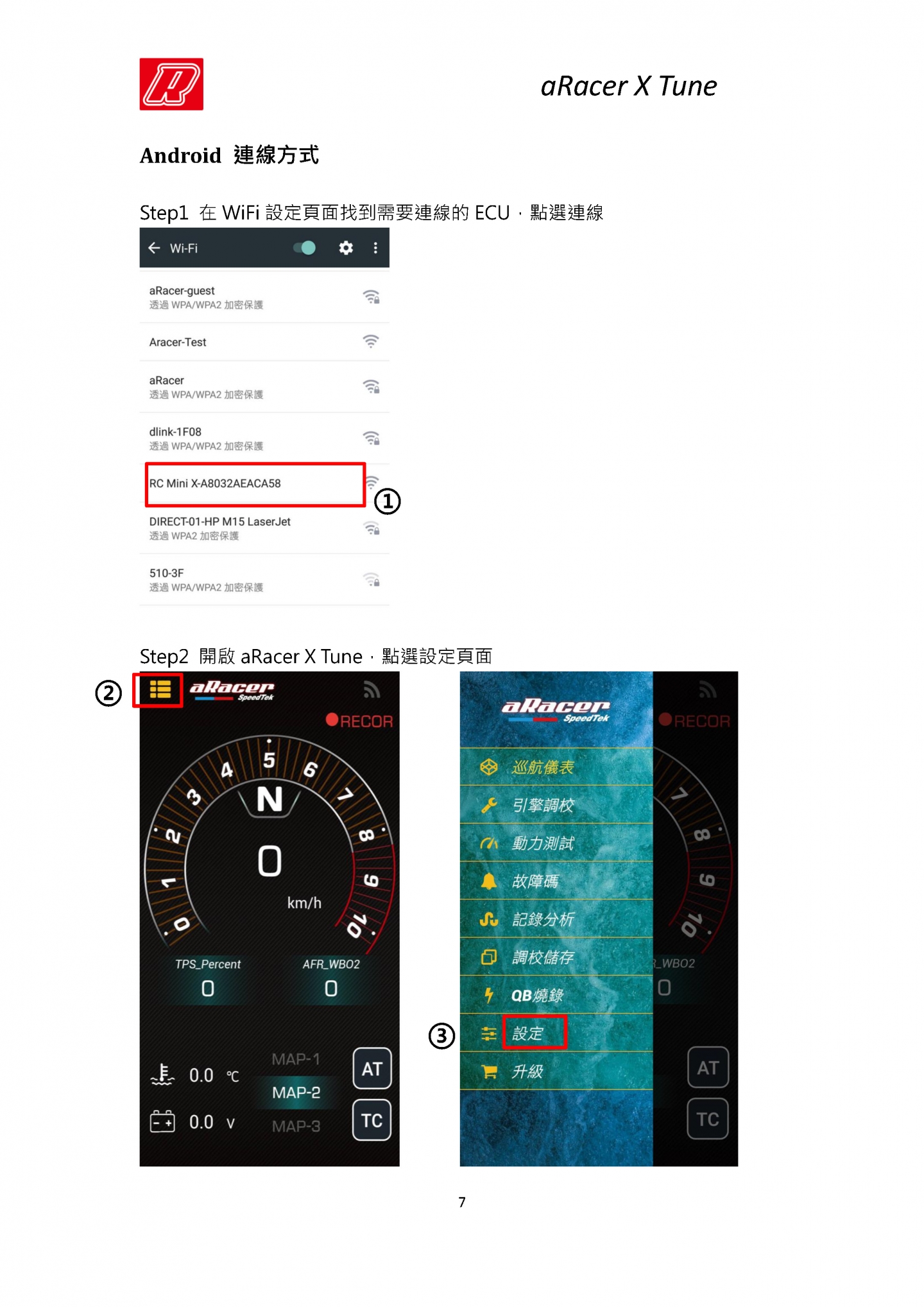

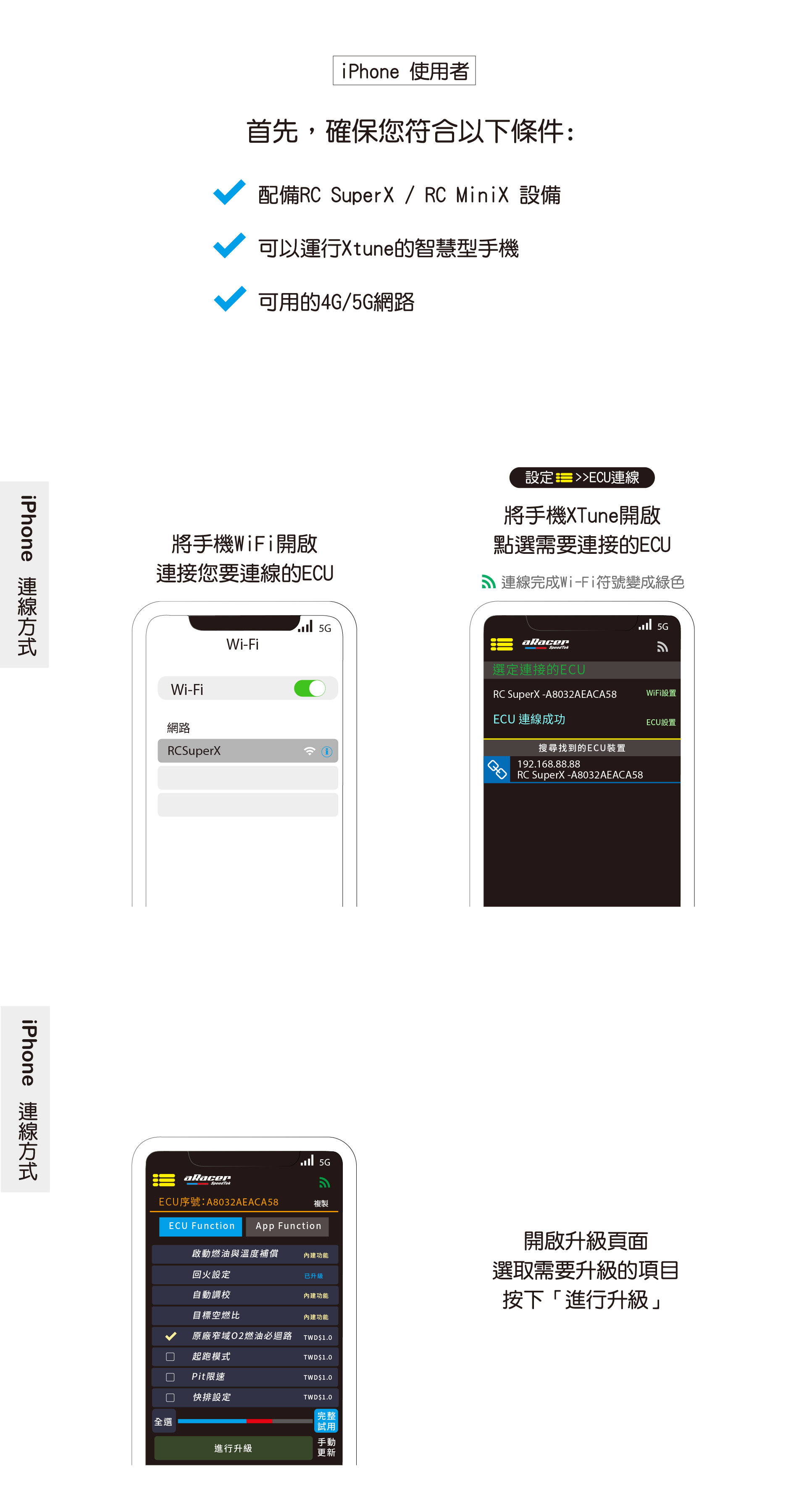

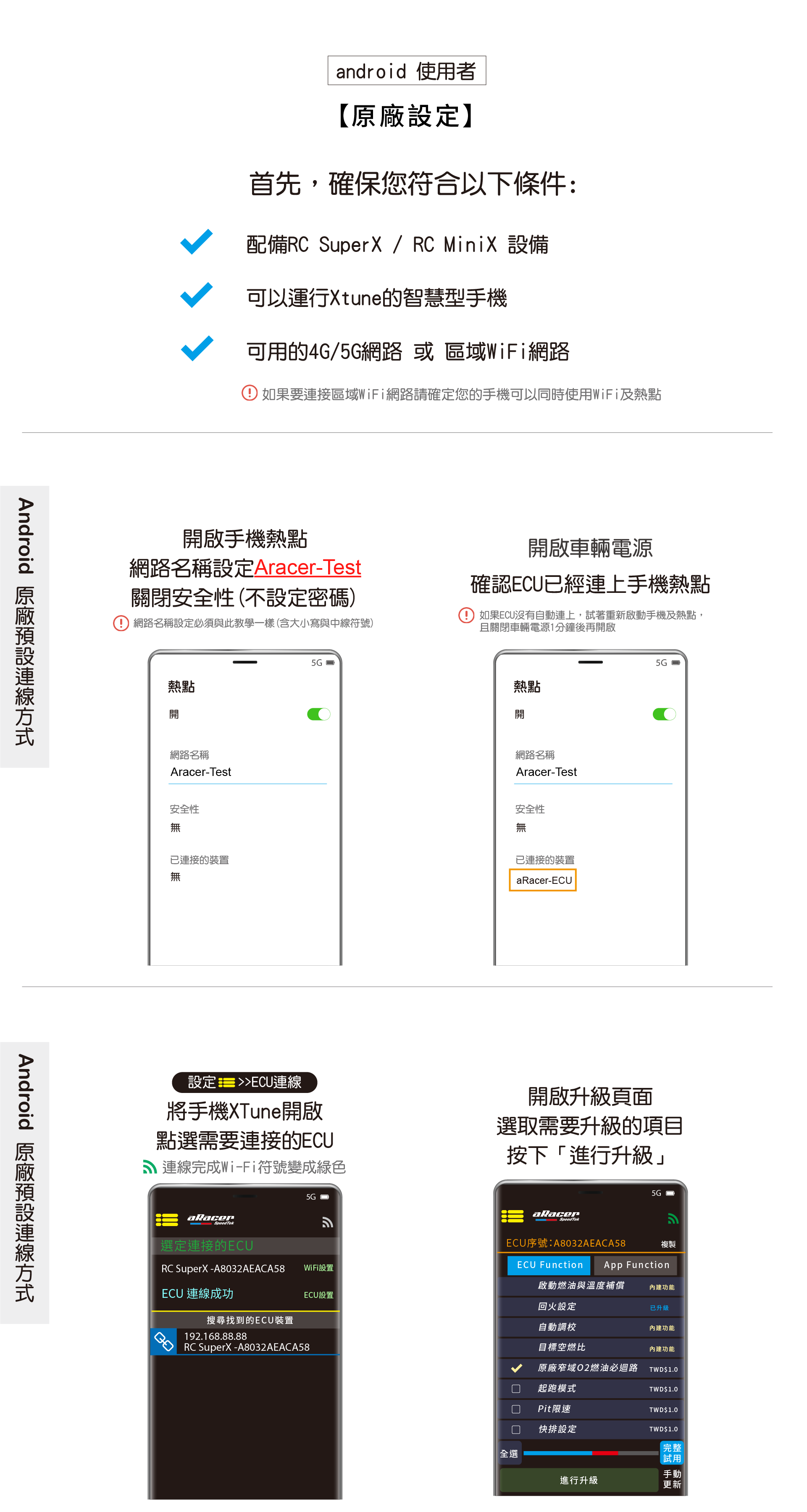

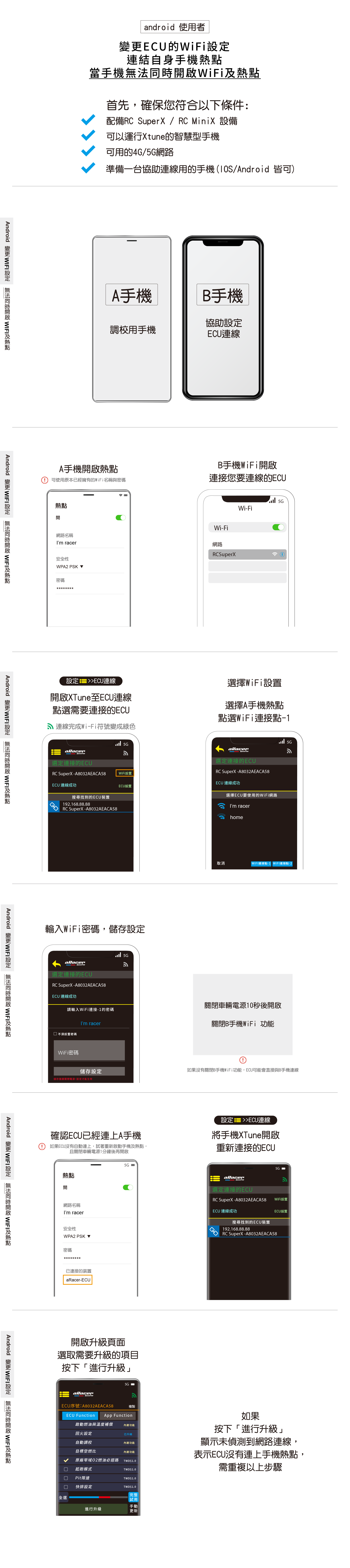

•開啟SpeedTuningX的”週邊設備升級工具”進行更新2. Android與iOS的連線方式
•可至aRacer官網下載「aRacer X Tune使用手冊」3. 第一次連線, 一直無法和 ECU 連上線
•更新ECU WiFi裝置(更新方式參考問題1)
•確定手機已經開啟 WiFi
•確定連線 ECU 名稱是否正確,以及手機 WiFi 設定是否連到正確 ECU 名稱
•如果是透過網域或手機熱點連線,請確認 WiFi 強度 & 名稱/密碼 是否正確
•重新啟動手機再次依照步驟嘗試連線4. 無法與ECU連線
•更新ECU WiFi裝置(更新方式參考問題1)
•請確定手機 WiFi是否開啟 & 連線ECU名稱是否正確
•重新開關ECU電源, Key-Off 10秒後再Key-On
•X Tune APP 或手機重新開機
•ECU 不可連接 iLink、CubeG、bLink,會導致無法連線
•確認電瓶電壓是否大於9V5. 連線燈號說明
•灰色à斷線
•橘色à已連線,但未收到ECU連線訊息,等待約5秒後還未連上線,
請Key-Off 10秒再Key-On,並將X Tun APP重新開啟後再進行連線
•綠色à已連線
•紅色à已連線,燒錄中斷模式,請再重新燒入6. 手機上無法找到ECU WiFi裝置
•更新ECU WiFi裝置(更新方式參考問題1)
•手機上的WiFi裝置過多,請先移除一些WiFi裝置
•確認是否已將ECU WiF功能關閉,可使用Pro-Link開啟SpeedTuningX,
至「設定à,ECU內部WiFi設定」,確認「ECU WiFi功能」開關為ON才可搜尋到ECU WiFi7. 如何確認ECU WiFi裝置是否正常
•ECU上有配置LED燈,Key-On後約5秒,要出現紫燈閃爍代表WiFi裝置正常且運作中8. 「ECU連線設定」頁面有搜尋到ECU的WiFi裝置,選擇連線後,還是一直無法連線
•請先關閉XTune
•手機WiFi設定中,先點選其他連線裝置後再重新點選目標的ECU WiFi裝置

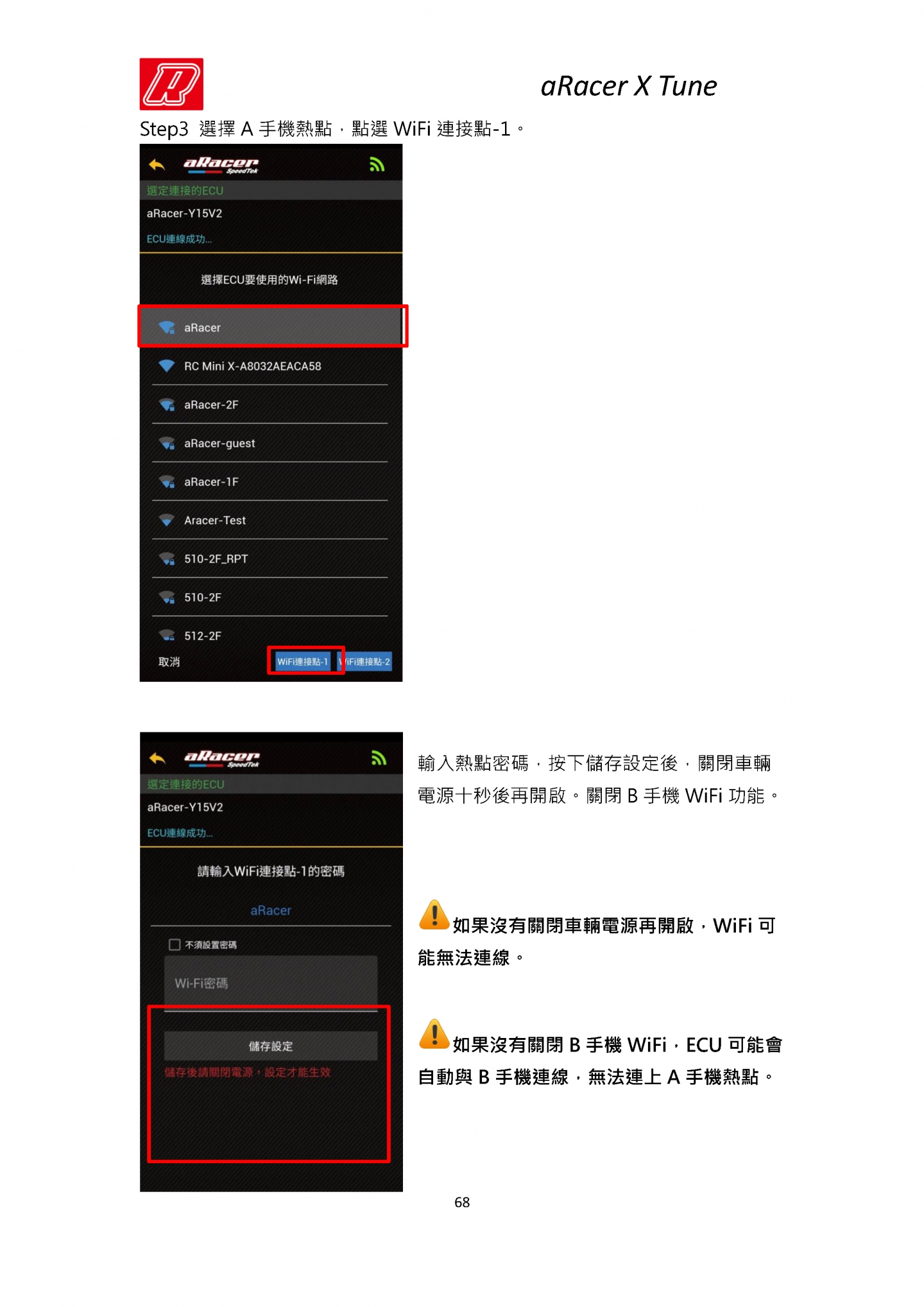

•重新開啟XTune,於「ECU連線設定」中選擇目標的ECU WiFi裝置進行連線9. 手機透過 WiFi(熱點)網路與 ECU 無法連線
•關閉 WiFi 主機或熱點再開啟,重新連線 ECU10. 已經連線成功,但下次和 ECU 連線卻失敗
•重新透過手機設定確認 WiFi 是否連線到 ECU!
手機 WiFi 設定通常會自動連線到已經記憶在手機內的 WiFi 點,因此和 ECU 斷線後,手機會自動連線到其他 WiFi 網路點!
•完成連線設定成功後,下次連線時,通常會依據不同手機性能需要約 10sec
進行 WiFi 網路搜尋和連線,如果 Android 手機使用 熱點連線,時間會在更久!
•如果是透過 WiFi IP 網域進行連線,請確定 WiFi IP網域訊號強度是否正常
•重新啟動手機再次依照步驟嘗試連線。
-
簡介
-

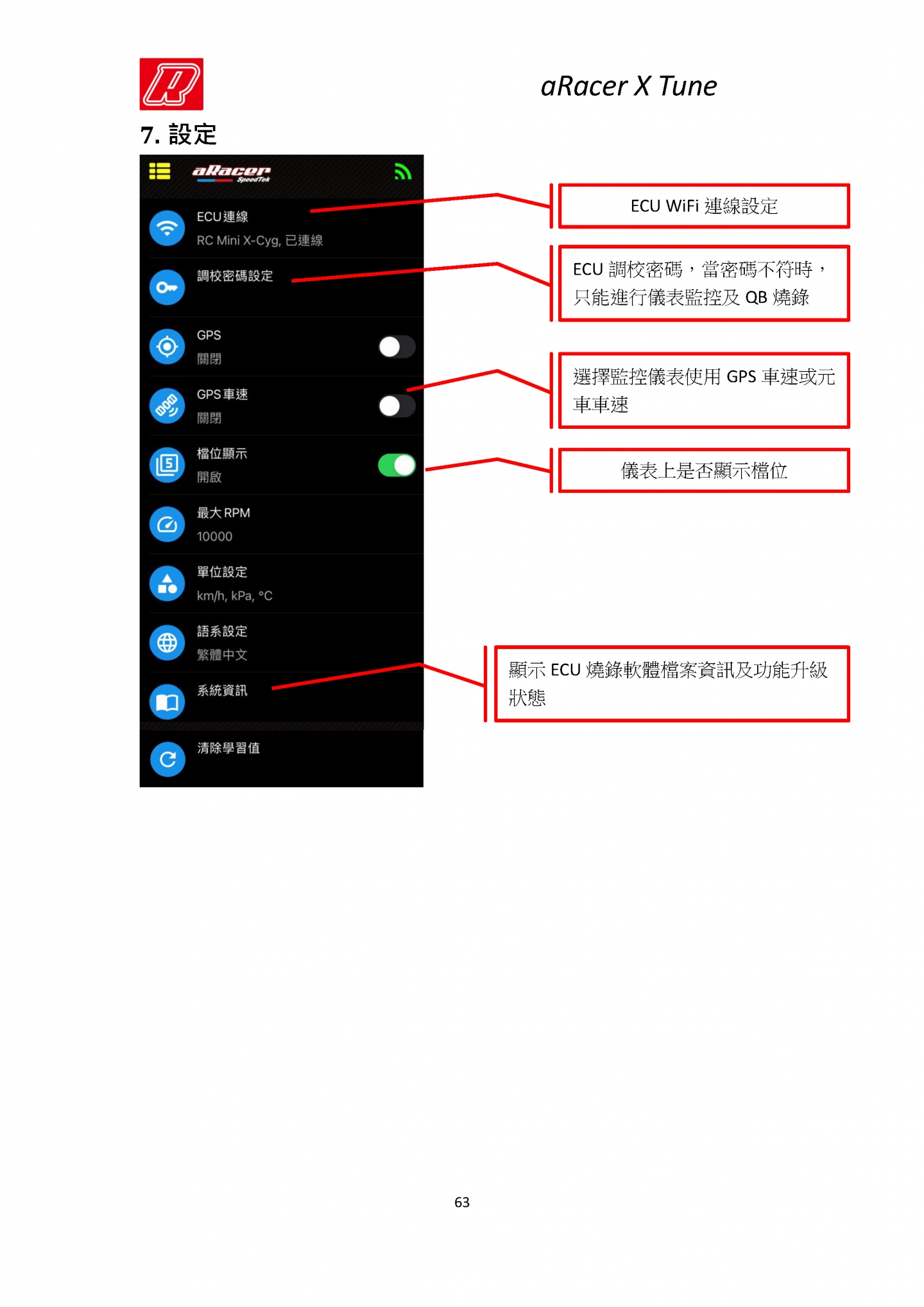

aRacer X Tune 使用說明
-
SpeedtuningX 軟體簡介
-

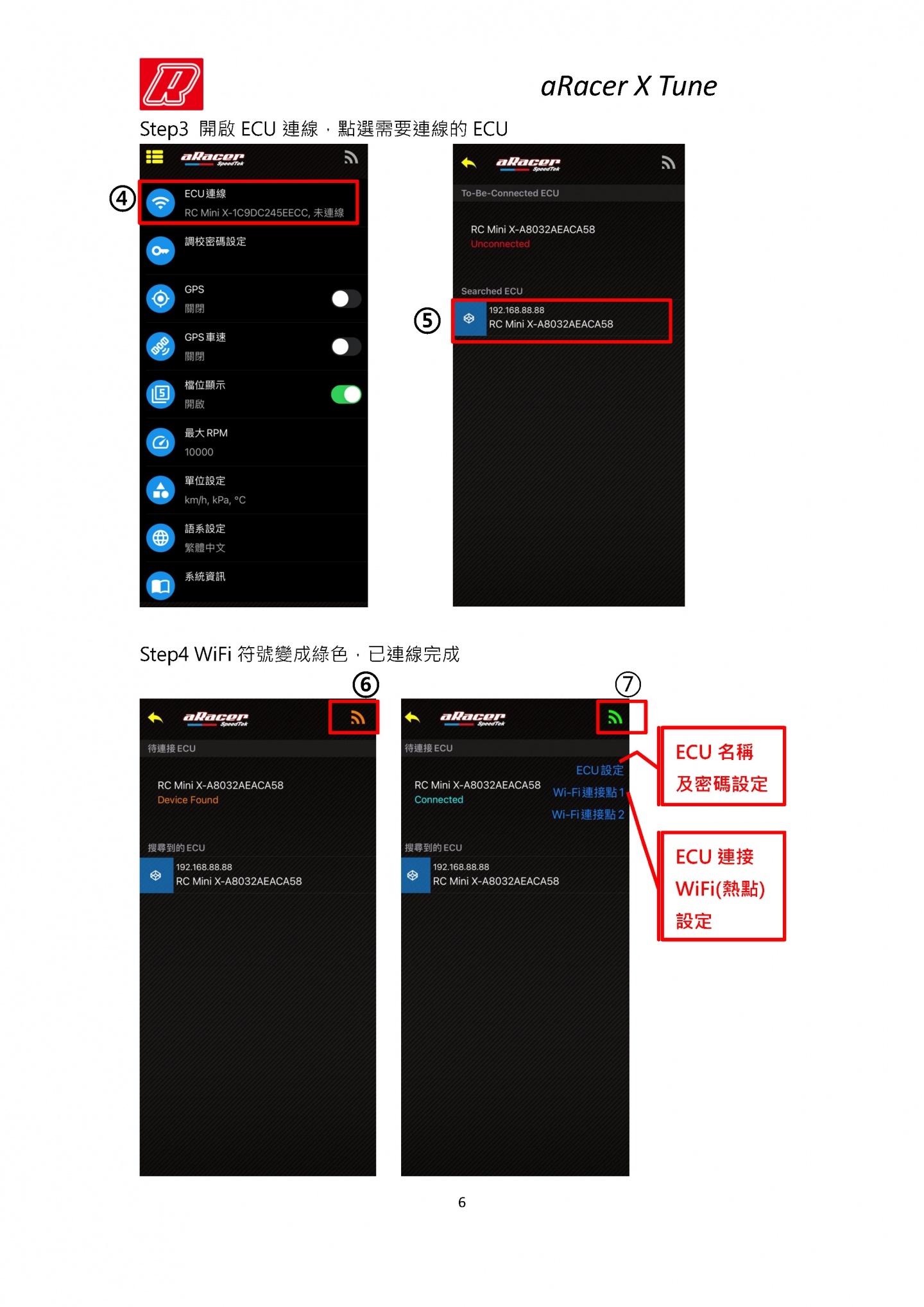

Xtune WiFI連線說明
-
SpeedtuningX Wifi連線說明
-

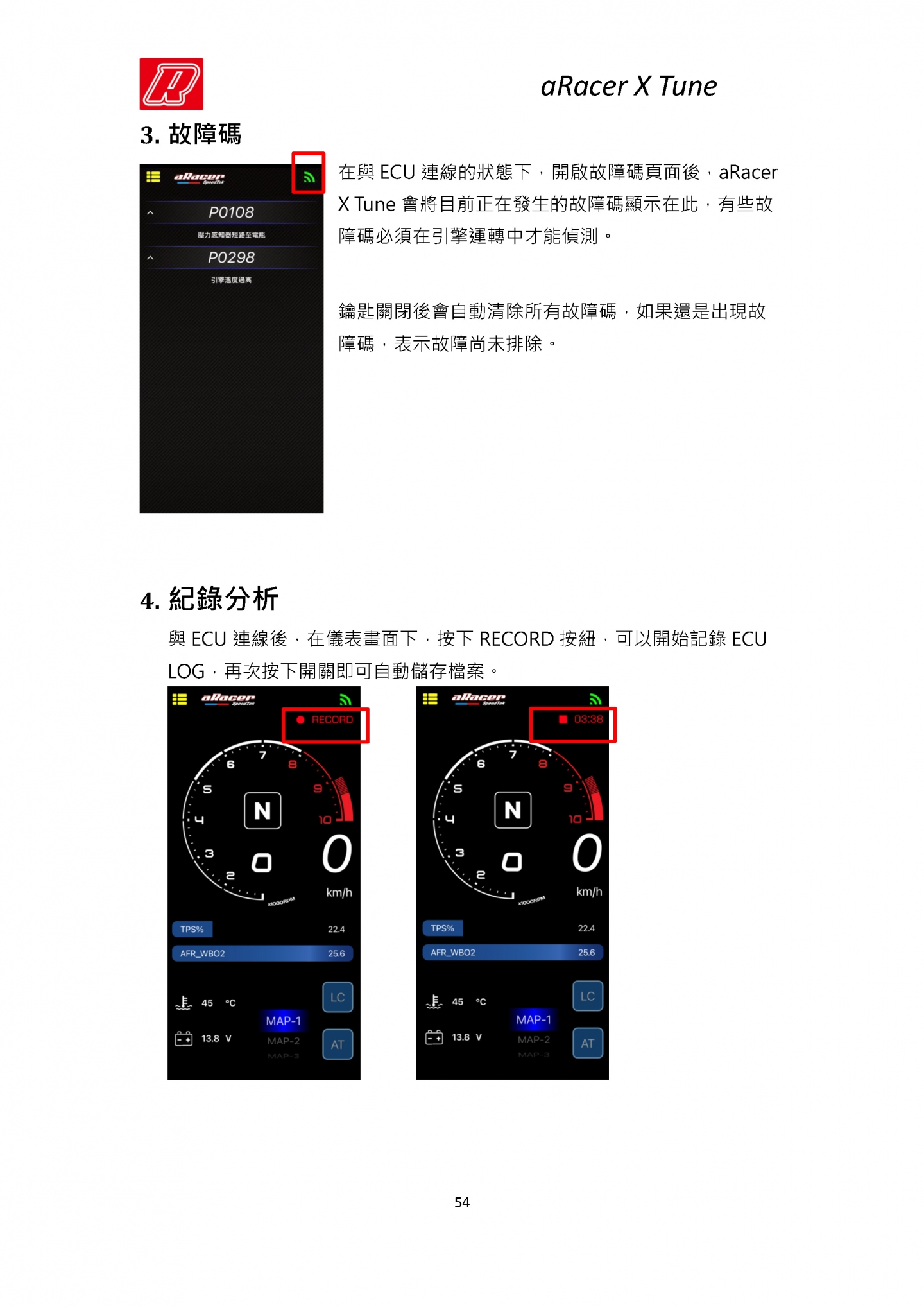

故障碼說明
-
